Produkttyp	Tragbares Multibandradio
Marke	KOMPERNASS
Modell	KH 2022 SHORTWAVE RADIO
Abmessungen	117 x 31 x 75 mm
Gewicht (Radio)	145 g
Gewicht (Tasche)	20 g
Stromversorgung	2 AA-Batterien 1,5 V oder Netzteil 3,6 V / 200 mA (nicht im Lieferumfang, Hohlstecker 3,5/1,3 mm, Pluspol innen)
FM-Empfangsbereiche	87,5 – 108 MHz
AM-Empfangsbereiche	520 – 1620 kHz
Kurzwellen-Empfangsbereiche	5,95 – 15,6 MHz (7 Bänder)
AM-Empfindlichkeit	2 Stufen (LOCAL/DX)
Anzeige	Digital mit Hintergrundbeleuchtung
Funktionen	Radio FM/AM/Kurzwelle, Wecker, Tastensperre (HOLD)
Wecker	Programmierbar mit automatischer Abschaltung (tägliche Wiederholung)
Kopfhöreranschluss	3,5 mm Stereo-Klinkenstecker
Antenne	Teleskop
Mitgeliefertes Zubehör	Transporttasche, Kopfhörer, 2 AA-Batterien, Bedienungsanleitung
Pflege und Reinigung	Mit einem trockenen oder leicht feuchten Tuch reinigen. Keine Scheuermittel verwenden. Batterien entfernen, wenn das Gerät länger als ein Jahr nicht benutzt wird.
Sicherheit	Nicht in Wasser eintauchen, extreme Temperaturen vermeiden (-5 bis +40°C, Luftfeuchtigkeit 20-80%). Verwendung mit Kopfhörern bei moderater Lautstärke.
Batterien und Recycling	Nicht wiederaufladbare Batterien, durch zwei desselben Typs ersetzen. Nicht mit dem Hausmüll entsorgen, die WEEE-Richtlinie beachten.
Garantie	3 Jahre
Kundendienst Frankreich	Tel.: [phone], E-Mail: [e-mail]
Kundendienst Belgien	Tel.: [phone], E-Mail: [e-mail]

Häufig gestellte Fragen - KH 2022 SHORTWAVE RADIO KOMPERNASS

Wie stelle ich die Uhrzeit am Radio KH 2022 ein?

Halten Sie die Taste TIME SET gedrückt und drücken Sie HOUR zum Einstellen der Stunden, dann MIN für die Minuten.

Wie programmiere ich den Alarm (Wecker)?

Halten Sie die Taste AL. SET gedrückt und drücken Sie HOUR für die Weckzeit und MIN für die Minuten. Aktivieren Sie die Funktion mit AL. ON/OFF.

Kann ich ein Netzteil verwenden?

Ja, ein Netzteil 3,6 V / 200 mA mit Hohlstecker 3,5/1,3 mm (Pluspol innen) kann verwendet werden. Es ist nicht im Lieferumfang enthalten. Wenn es angeschlossen ist, werden die Batterien getrennt.

Welche Batterien soll ich verwenden?

Verwenden Sie zwei AA-Batterien 1,5 V (Typ Mignon). Ersetzen Sie immer beide gleichzeitig. Laden Sie sie nicht auf.

Wie empfange ich Kurzwelle?

Schalten Sie das Gerät mit der Taste AM ON ein, stellen Sie den Frequenzwahlschalter ④ auf eine der Positionen 1 bis 7 (Kurzwelle). Stellen Sie die Frequenz mit dem TUNING-Rad ein.

Was bedeuten die Positionen LOCAL und DX?

Der Schalter LOCAL/DX stellt die Empfindlichkeit des AM- und Kurzwellenempfangs ein. LOCAL für starke lokale Sender, DX für Fernempfang.

Wie sperre ich die Tasten, um versehentliche Einstellungen zu vermeiden?

Stellen Sie den Schalter HOLD auf ON, um alle vorderen Tasten zu sperren. Stellen Sie ihn auf OFF, um sie zu entsperren.

Was tun, wenn das Display nichts anzeigt oder das Radio nicht einschaltet?

Überprüfen Sie die Batterien (legen Sie neue Batterien ein) oder schließen Sie das Netzteil an. Stellen Sie sicher, dass sich das Gerät nicht im HOLD-Modus befindet. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich das Radio?

Reinigen Sie es nur mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine Scheuermittel oder Reinigungsmittel. Bewahren Sie es in der mitgelieferten Tasche auf, um es zu schützen.

Wie entsorge ich das Radio und die Batterien?

Entsorgen Sie das Gerät und die Batterien nicht im Hausmüll. Geben Sie das Gerät in einem Recyclingzentrum ab (WEEE-Richtlinie). Verbrauchte Batterien müssen an einer Sammelstelle abgegeben werden.

BEDIENUNGSANLEITUNG KH 2022 SHORTWAVE RADIO KOMPERNASS

ID-Nr.: KH2022-01/08-V3

a) Ontvangstbereiken:

Gerätebeschreibung 28

Sicherheitshinweise 29

Stromversorgung 30

Aufstellen 30

Empfangsbetrieb 31

Uhrzeit und Weckfunktion 32

Reinigung und Aufbewahrung 33

Wartung 33

Entsorgen 34

Importeur 34

Garantie und Service 35

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und heben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

DIGITALER WELTEMPFÄNGER KH2022

Verwendungszweck

Dieses Gerät ist vorgesehen für den Empfang von allgemein genehmigten Rundfunksendungen in allen Ländern (Weltempfänger) und nur im privaten Hausgebrauch.

Dieses Gerät ist nicht vorgesehen als Bestandteil von Sicherheitsfunkanlagen z.B. an Bord von Sportbooten und nicht für die Verwendung in gewerblichen oder in industriellen Bereichen. Es ist ferner nicht vorgesehen für Klimazonen außerhalb der Technischen Daten.

Lieferumfang

1 x Gerät

1 x Tasche

1 x Ohrhörer

2 x Batterien Mignon 1,5V Typ AA

1 x Bedienungsanleitung

- Überprüfen Sie, dass das Produkt unbeschädigt ist und alle Teile und Reste von der Verpackung vom Produkt entfernt sind.

Hinweis: Ein Netz-Adapter für Netzbetrieb gehört nicht zum Lieferumfang, sondern kann im Fachhandel optional erworben werden. Beachten Sie die Angaben in den Technischen Daten für den Netz-Adapter.

a) Empfangsbereiche:

FM:	87,5 - 108 MHz
AM:	520 - 1620 kHz
SW:	5,95 - 15,6 MHz
Empfindlichkeit:	AM 2 Stufen schaltbar

b) Grenzwerte für Klimazonen:

Temperaturen:	-5 - +40 ^
Luftfeuchtigkeit:	20 - 80% RMH

c) Sonstiges:

Kopfhörer-Anschluss:	Klinkenbuchse Stereo 3,5 mm
max. Ausgangsspannung f.
Kopfhörerbuchse:	130 mV
Batterien:	2 x 1,5 V Typ "AA"Mignon
Netz-Adapter:	optional, DC 3,6 V / 200 mA
Anschluss f. Netz-Adapter:	Hohlstecker 3,5/1,3mm, Plus innen
Abmessungen:	117 x 31 x 75 mm
Gewicht:	145 g (Radio), 20 g Tasche

d) Kopfhörer

Breitband-
Kennungsspannung:	115 mV
Hersteller:	Jia Zhou Electronics Factory
Typ:	KH 2022

CE-Konformität

Dieses Gerät wurde hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der EMV-Richtlinie 2004/108/EG geprüft und genehmigt.

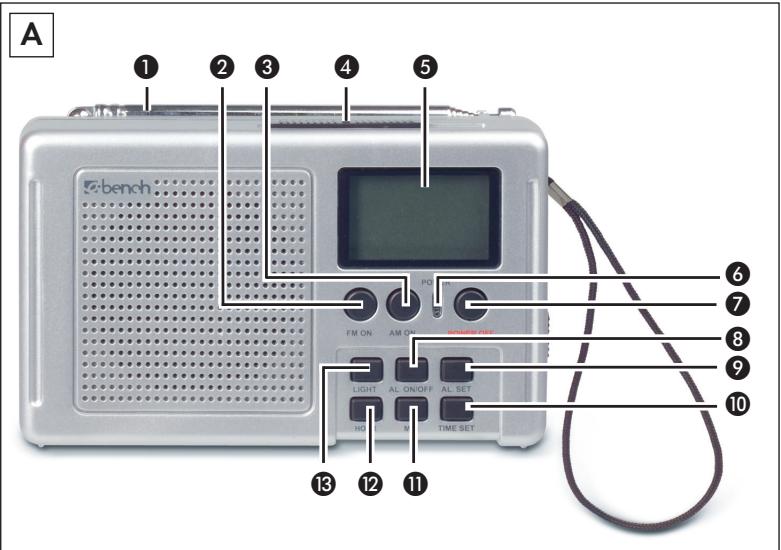

Bild A:

① Teleskop-Antenne
② Betriebsart-Taste "FM ON": Gerät einschalten und FM wählen
③ Betriebsart-Taste "AM-ON": Gerät einschalten und AM wählen
4 Bandwahl-Schalter: AM-Empfangsbereich wählen (MW, SW 1-7)
⑤ Display
6 LED "POWER" leuchtet bei eingeschaltetem Gerät
⑦ Taste "POWER OFF": Gerät ausschalten
⑧ Taste "AL. ON/OFF": Weckfunktion ein-/ausschalten
⑨ Taste "AL. SET": Weckzeit einstellen
⑩ Taste "TIME SET": Uhrzeit einstellen
⑪ Taste "MIN": Minuten einstellen
12 Taste "HOUR": Stunden einstellen
13 Taste "LIGHT": Displaybeleuchtung einschalten

Bild B:

14 Lautstärkeregler "VOL"
15 Kopfhörer-Anschlussbuchse
16 Stromversorgungs-Buchse für Netz-Adapter (optional)

Bild C:

⑰ Abstimmregler "TUNING"
18 Schiebeschalter "LOCAL / DX": Empfindlichkeit beim AM-Empfang
19 Schiebeschalter "HOLD": Tastensperre ein-/ausschalten

Bild D:

20 Aufsteller: Gerät schräg stellen
21 Batteriefach

• Beachten Sie, dass in verschiedenen Ländern abweichende nationale Regelungen bestehen können, welche Frequenzbereiche frei empfangen werden dürfen. Außerhalb der zugestandenen Frequenzbereiche empfangene Informationen dürfen weder verwertet, noch deren Inhalt oder die Tatsache des Empfangs an Dritte weitergegeben werden.
• Transportable Weltempfänger werden in den unterschiedlichsten Klimazonen eingesetzt. Beachten Sie insbesondere bei Verwendung im Freien, dass die Klima-Grenzwerte nicht überschritten werden (siehe Technische Daten). Durch Feuchtigkeit können elektronische Geräte beschädigt werden. Durch extrem trockene Luft können statische Aufladungen entstehen, die zu Fehlfunktionen führen können. Durch zu hohe Temperaturen (z.B. bei Sonneneinstrahlung) oder sehr niedrige Temperaturen (z.B. im Winter draußen) können sich Flüssigkristall-Displays dauerhaft schwarz färben.
• Transportable Geräte sind besonders gefährdet vor unachtsamer Beschädigung. Schützen Sie das Gerät vor harten Belastungen, wie Stößen und Fallenlassen. Wählen Sie einen Platz in Ihrem Reisegepäck, wo es nicht durch andere harte Gegenstände beschädigt oder eingeschaltet werden kann.
• Schützen Sie das Gerät vor Tropf- und Spritzwasser. Stellen Sie keine mit Wasser gefüllten Behälter wie zum Beispiel Vasen auf oder neben das Gerät.
• Tauchen Sie das Gerät keinesfalls in Wasser oder andere Flüssigkeiten. Ansonsten kann es irreparabel beschädigt werden!
• Batterien dürfen nicht ins Feuer geworfen, auseinander genommen oder kurzgeschlossen werden. Versuchen Sie auch niemals, Batterien wiederaufzuladen. Andernfalls können diese explodieren.
• Bewahren Sie die Batterien immer an einem Ort auf, der für Kinder und Kleinkinder unzugänglichen ist. Sollte eine Batterie verschluckt werden, suchen Sie sofort einen Arzt auf.

- Kontrollieren Sie vor jeder Verwendung das Gerät auf einwandfreien Zustand. Wenn Schäden daran erkennbar sind, dürfen Sie das Gerät nicht weiter einsetzen. Lassen Sie es dann erst vom Kundendienst auf Sicherheit überprüfen.

Achtung!

Das Musikhören mit Kopfhörern über einen längeren Zeitraum und mit voller Lautstärke kann zu Gehörschäden führen!

Stromversorgung

a) Batterien einsetzen:

• Öffnen Sie das Batteriefach 21 und setzen Sie zwei Batterien ein, wie der Prägung neben dem Batteriefach ersichtlich. Schließen Sie das Batteriefach wieder. Das Gerät ist nun einsatzbereit.
• Wenn ein Batterie-Symbol im Display ⑤ erscheint, ersetzen Sie stets beide Batterien, wie in den Technischen Daten bezeichnet. Beachten Sie hierzu die Hinweise unter "Wartung" und "Entsorgen".

b) Netz-Adapter anschließen:

Ein Netz-Adapter gehört nicht zum Lieferumfang. Wenn Sie einen solchen gemäß den Angaben in den Technischen Daten zur Verfügung haben:

- Schließen Sie den Netz-Adapter an die Stromversorgungs-Buchse 16 an. Eventuell eingebaute Batterien werden dabei abgeschaltet.

Aufstellen

- Klappen Sie die Teleskop-Antenne ① hoch und ziehen Sie diese heraus.

- Klappen Sie den Aufsteller 20 aus, wenn Sie das Gerät schräg aufstellen wollen. Drehen Sie dann die Teleskop-Antenne 1 nach schräg oben.

a) Gerät ein- / ausschalten, Tasten sperren

• Um das Gerät einzuschalten, drücken Sie auf die ...
• Taste "FM ON" ②, wenn Sie das UKW-Band empfangen möchten.
• Taste "AM ON" ③, wenn Sie das MW- oder SW-Band 1-7 empfangen möchten.
  • Die grüne LED "POWER" ⑥ leuchtet, solange das Gerät eingeschaltet ist.
• Um das Gerät auszuschalten, drücken Sie auf die Taste "POWER OFF" ⑦.
• Mit dem Schiebeschalter "HOLD" 19 können Sie alle Tasten vorne gegen versehentliches Verstellen sperren (ON") und wieder freigeben (OFF).

b) Empfang einstellen

• Wenn Sie das Gerät über die Betriebsart-Taste "AM ON" ③ eingeschaltet haben, wählen Sie zunächst den Empfangsbereich MW (Mittelwelle) oder SW 1-7 (Kurzwelle). Schieben Sie hierzu den Bandwahl-Schalter ④ in die entsprechende Position.
• Suchen Sie dann den gewünschten Radiosender durch langsames Drehen am Abstimmregler "TUNING" 17, bis Sie sauberen Empfang haben. Im Display 5 wird die gerade eingestellte Frequenz digital angezeigt, ebenso die Einheit "MHz" (Megahertz) oder "kHz" (Kilohertz).

c) Lautstärke und Empfindlichkeit einstellen

• Stellen Sie am Lautstärkeregler "VOL" 14 die gewünschte Lautstärke ein.
• Beim MW und SW 1-7) können Sie die Empfangsempfindlichkeit einstellen. Schieben Sie den Schalter "LOCAL/DX" ^18 in die Stellung "LOCAL", wenn Sie z.B. nur starke Sender aus der Nähe empfangen wollen. In der Stellung "DX" ist der Empfänger auf Weitempfang eingestellt.

d) Displaybeleuchtung einschalten

- Halten Sie die Taste "LIGHT" 13 gedrückt, um die Displaybeleuchtung einzuschalten.

Uhrzeit und Weckfunktion

Das Gerät kann sich zeitgesteuert einschalten, z.B. als Weckfunktion. Voraussetzung ist, dass die Uhr richtig gestellt, eine Weckzeit programmiert und die Weckfunktion eingeschaltet ist. Außerdem sollte ein Radiosender gewählt und eine ausreichende Lautstärke eingestellt sein.

a) Uhr stellen

• Um die Stundenanzeige zu verstellen, halten Sie die Taste "TIME SET" 10 gedrückt und drücken zugleich auf die Taste "HOUR" 12.
• Um die Minutenanzeige zu verstellen, halten Sie die Taste "TIME SET" 10 gedrückt und drücken zugleich auf die Taste "MIN" 11.

b) Weckzeit programmieren

• Um die Stundenanzeige zu verstellen, halten Sie die Taste "AL.SET" ⑨ gedrückt und drücken zugleich auf die Taste "HOUR" ⑫.
• Um die Minutenanzeige zu verstellen, halten Sie die Taste "AL.SET" ⑨ gedrückt und drücken zugleich auf die Taste "MIN" ⑪.

c) Weckfunktion ein- / ausschalten

• Drücken Sie auf die Taste "AL. ON/OFF" ⑧, um die Weckfunktion einzuschalten. Im Display ⑤ erscheint ein Uhrensymbol zur Kontrolle.
• Drücken Sie erneut auf die Taste "AL. ON/OFF" ⑧, um die Weckfunktion wieder auszuschalten. Das Uhrensymbol im Display ⑤ erlischt.

Wenn alles eingestellt ist, wie beschrieben, schaltet sich das Gerät zu der pro-grammierten Weckzeit automatisch ein, bis Sie es wieder ausschalten. Solange die Weckfunktion aktiviert bleibt, wiederholt das Gerät jeden Tag neu den automatischen Einschaltvorgang. Denken Sie daran, wenn Sie das Gerät z.B. längere Zeit nicht beaufsichtigen – andernfalls läuft das Gerät bis zu Ihrer Rückkehr, oder bis die Batterien leer sind.

Reinigung und Aufbewahrung

• Reinigen Sie das Gerät nur mit einem trockenen oder leicht befeuchteten Tuch. Verwenden Sie keine Scheuer- oder Reinigungsmittel, um die Oberflächen nicht zu beschädigen.
• Bewahren Sie das Gerät in der mitgelieferten Tasche auf, um es gegen Kratzer und Verschmutzung zu schützen. Wenn Sie das Gerät länger als ein Jahr nicht verwenden, entnehmen Sie die Batterien. Lagern Sie das Gerät an einem trockenen Ort.

Wartung

• Öffnen Sie niemals irgendwelche Abdeckungen an dem Gerät. Lassen Sie Reparaturen nur durch einen Fachmann durchführen.
• Das Gerät ist wartungsfrei. Es sind keinerlei Arbeiten am oder im Gerät durch den Verwender vorgesehen. Wenden Sie sich bei Fehlfunktionen oder erkennbaren Schäden an den Kundendienst.

Umgang mit Batterien

Auslaufende Batterien können Beschädigungen am Gerät verursachen:

• Wenn Sie das Gerät längere Zeit nicht benutzen, entnehmen Sie die Batterien.
• Tauschen Sie immer alle Batterien gleichzeitig aus. Verwenden Sie stets Batterien des gleichen Typ als Ersatz.
• Bei ausgelaufenen Batterien: Ziehen Sie Schutzhandschuhe an und reinigen Sie das Batteriefach mit einem trockenen Tuch.

Gerät entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Das Gerät unterliegt der europäischen Richtlinie 2002/96/EG. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Batterien/Akkus entsorgen

Batterien/Akkus dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien/Akkus bei einer Sammelstelle seiner Gemeinde / seines Stadtteils oder im Handel abzugeben. Diese Verpflichtung dient dazu, dass Batterien / Akkus einer umweltschonenden Entsorgung zugeführt werden können. Geben Sie Batterien/Akkus nur im entladenen Zustand zurück.

Verpackung entsorgen

Führen Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Das Produkt wurde sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

DE Schraven

Service- und Dienstleistungs GmbH

Gewerbering 14

D-47623 Kevelaer

Tel.: [phone]

(14 Ct/Min. aus dem dt. Festnetz, ggf. abweichende Preise aus den Mobilfunknetzen)

Fax: [phone]

e-mail: [e-mail]

AT Kompernaß Service Österreich

Rittenschober KG

Gmundner Strasse 10

A-4816 Gschwandt

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]
